Tuotteen yleiskatsaus
Tämä10 tonnin sylinteriputkien hitsausrotaattorion sylinterimäisille työkappaleille tarkoitettu ammattimainen apulaite, jota käytetään laajasti erilaisten putkien, terässylintereiden ja pienten varastosäiliöiden pyöreäsaumahitsaukseen.

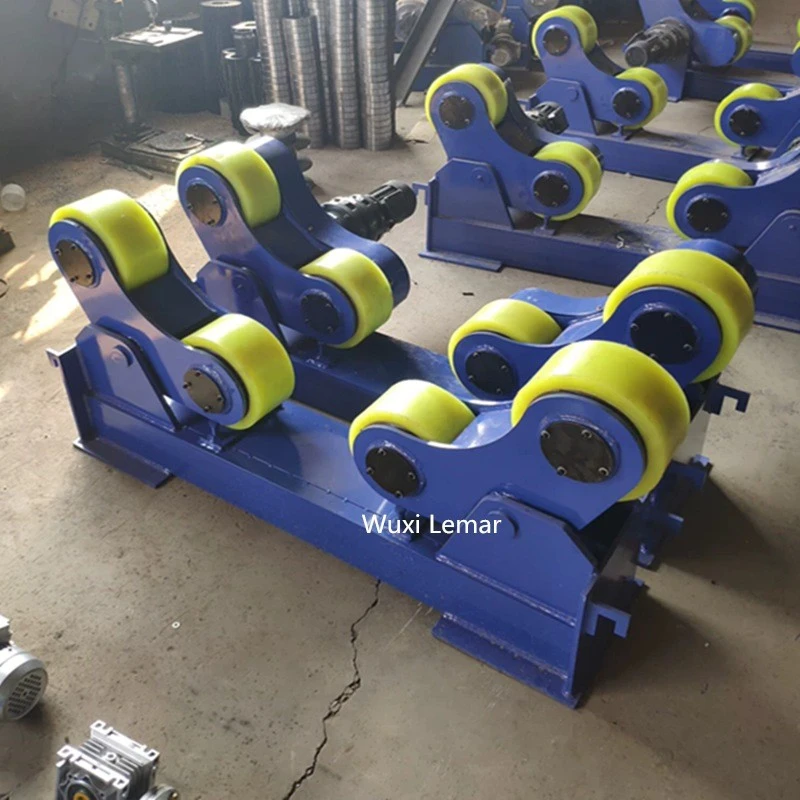

Itsesäätyvä hitsausrotaattori, jossa on automaattinen-itsekohdistuva rakenne ja portaaton VFD-nopeudensäätö, voi automaattisesti keskittää sylinterin ja putken työkappaleet ilman manuaalista säätöä.
Se toimii vakaasti alhaisella tärinällä ja sopii täydellisesti SAW-, MIG- ja TIG-hitsausprosesseihin.
Tärkeimmät tekniset parametrit
| Tuote | Vakiomääritys | Valinnainen erittely |
|---|---|---|
| Nimelliskuorma | 10 tonnia | - |
| Sovellettava työkappaleen halkaisija | 400 mm – 2800 mm | Mukautettu valikoima saatavilla |
| Rullamateriaali | PU / kumi / komposiittiteräs | Korkean lämpötilan kestävä rulla |
| Pyörimisnopeus | 4 – 55 m/h, portaaton säädettävä | Mukautettu nopeusalue |
| Ajotila | Kaksimoottorinen käyttö | - |
| Virtalähde | AC 380V, 3-vaihe, 50/60Hz | AC 415V / 440V |
| Ohjaustila | Langallinen riipus | Langaton kaukosäädin |
| Kokonaismitta | Räätälöity asettelun perusteella | - |
| Rakennetyyppi | Itse{0}}kohdistunut rullaryhmä | - |
| Juoksumelu | Vähemmän tai yhtä suuri kuin 65 dB | - |
Automaattinen{0}}sylinterien ja putken automaattinen kohdistusTelat säätävät kulman automaattisesti keskisylinteri- ja putkityökappaleiden mukaan, manuaalista kalibrointia ei tarvita, mikä parantaa huomattavasti työn tehokkuutta.
01
10 tonnin keskimääräinen kantavuus
Kiinteä runkorakenne kantaa tasaisesti 10 tonnin painoa, ei muodonmuutoksia pitkän{1}}käytön aikana eri sylinterituotteille.
02
VFD portaaton nopeussäädin
Tasainen nopeudensäätö mukautuu putkien kehäsaumojen erilaisiin hitsausvaatimuksiin varmistaen tasaisen hitsin muodostumisen.
03
-Liukumista ja kulumista-kestävät rullat
Useat rullavaihtoehdot tarjoavat voimakkaan kitkan, estävät putken ja sylinterin liukumisen ja estävät pintavaurioita.
04
Täydellinen turvallisuussuoja
Varustettu useilla turvalaitteilla, luotettava putkien ja sylinterien jatkuvaan hitsaustuotantoon.
Rakenteen kokoonpano
| Ei. | Komponentin nimi | Toiminnon kuvaus |
|---|---|---|
| 1 | Käyttöyksikkö | Tarjoa vakaa teho sylinterin ja putken työkappaleiden pyörittämiseen |
| 2 | Tyhjäkäyntiyksikkö | Tee yhteistyötä käyttöyksikön kanssa sylinterimäisten osien automaattisen keskittämisen toteuttamiseksi |
| 3 | Rullasarjat | Tärkeimmät tukiosat, pidä ja ohjaa putkia ja sylintereitä pyörimään |
| 4 | Ohjauslaatikko | Ohjaa käynnistystä, pysäytystä, eteen/taakse ja pyörimisnopeutta |
| 5 | Integroitu pohja | Paranna yleistä vakautta putken hitsauksen aikana |
Sovellusskenaariot

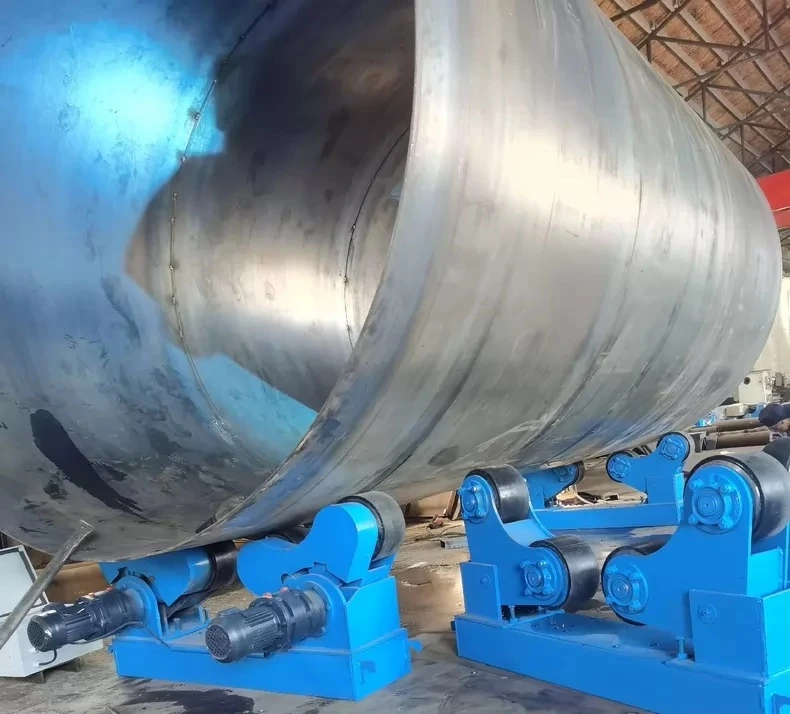

Ammattilainen hiiliteräsputkien, ruostumattomien teräsputkien ja erilaisten lieriömäisten putkien työkappaleiden kehä- ja pitkittäishitsaukseen.
Käytetään laajasti pyöreiden, kartiomaisten ja segmentoitujen lieriömäisten rakenneosien muotoiluun ja hitsaukseen.
Ihanteellinen teollisuuspainesylinterien, kaasusylintereiden ja keskikokoisten{0}}sylinteriastioiden valmistukseen ja hitsaukseen.
Sopii täydellisesti hitsausmanipulaattoreiden ja hitsausjärjestelmien kanssa automatisoitujen sylinteri- ja putkihitsauslinjojen rakentamiseen.
Pakkaus & Toimitus
Pakkaus:Päärunko ruosteenestokäsittelyllä ja muovikääreellä; varaosat pakattu vientipuukoteloon.
Toimitusaika:10-20 työpäivää talletuksen vastaanottamisesta.
Kuljetus:Tukee meri-, maa- ja yhdistettyjä kuljetuksia.
Asiakirjat:Täydelliset sertifiointitiedostot ja käyttöohjeet liitteenä.
Tuotteen sertifiointi
FAQ
K: Mikä on tämän sylinteriputkien hitsausrotaattorin nimelliskuorma?
V: Nimelliskuorma on 10 tonnia, ja se sopii keskikokoisille-putkille ja sylinterimäisille työkappaleille.
K: Tukeeko se automaattista keskitystä?
V: Kyllä, se on itsesäätyvä-tyyppi, telat voivat automaattisesti keskittää sylinterin ja putken työkappaleet.
K: Mikä on sopiva putken ja sylinterin halkaisija?
V: Käytettävä vakiohalkaisija vaihtelee välillä 400–2800 mm.
K: Voiko pyörimisnopeutta säätää?
V: Se ottaa käyttöön portaaton VFD-nopeudensäädön, nopeutta voidaan säätää vapaasti putkien hitsaukseen.
K: Mitä ohjausmenetelmiä on saatavilla?
V: Vakio langallinen riippuvalaisin, langaton kaukosäädin on valinnainen.
K: Mikä on takuupolitiikkasi?
V: Tarjoamme 12 kuukauden koko koneen takuun ja elinikäisen teknisen tuen.
